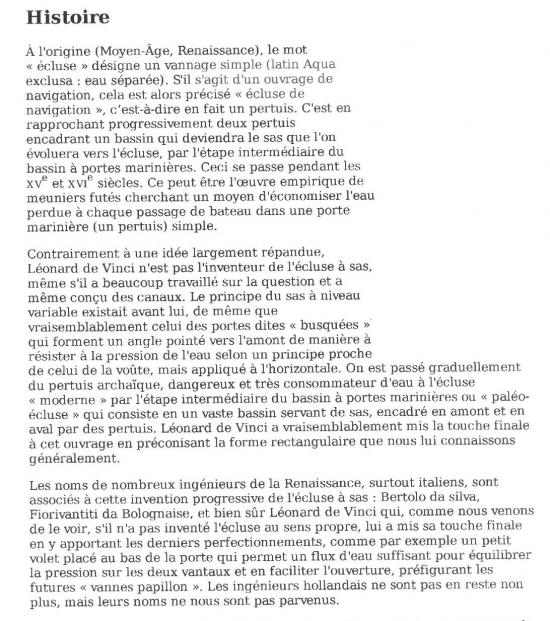

Ecluses diverses

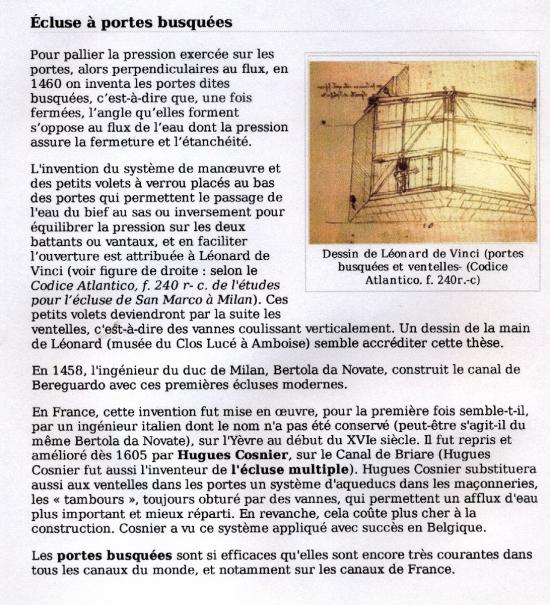

Ecluse de bois avec "portes busquées" sur petit canal



 Ecluses type Ascenseur à bateaux vertical

  Par lequel un ou plusieurs bacs sont déplacés verticalement d'un niveau à l'autre.

Plusieurs dispositifs techniques existent pour permettre un tel mouvement :



 Ascenseur funiculaire de St Trépy- Thiou en Belgique

Principe:

Le bac est maintenu par des câbles et son poids est compensé par un contrepoids.

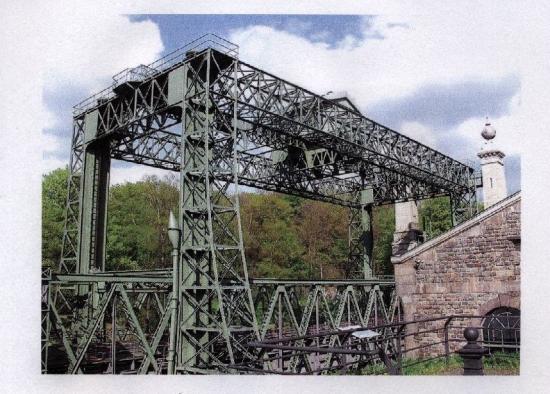

Ascenseur à flotteur de Henrichenburg



principe:

Le bac est monté sur une colonne enfoncée dans un puits. Cette colonne est flottante, et l'ajout d'eau dans ce puits permet de faire monter le bac. Ce type d'ascenseur peut ne comprendre qu'un seul bac.

Ascenseur en balance hydraulique, Canal du Centre Belge

principe:

Les deux bacs, fonctionnant en parallèle, sont animés par un système hydraulique, le poids des deux bacs se compensant.

Ecluse type plan incliné

Le plan incliné permet le transport d'un navire dans un bac sur une pente maménagée à cet effet, genéralement une voie ferrée. Comme pour les ascenseurs verticaux, le contrepoids peut être traditionnel ou constitué par un autre bac. Le bac peut être transporté axialement ou de travers.

Dans ce genre, on trouve l'écluse à porte à relevage(dite" à guillotine"). L'inconvénient est que ces portes plates ne sont facilement manoeuvrables que pour les hauteurs d'eau assez faibles à cause de la pression exercée sur elles.

Porte à relevage sur le" plan incliné de Saint-Louis-Arzviller" en Lorraine.

Ecluse type ascenseur à bateaux rotatifs

"Millenium Link" en Ecosse

principe:

Les bacs sont déplacés vers le haut ou le bas en tournant autour d'un axe métallique comme une roue de fête foraine.

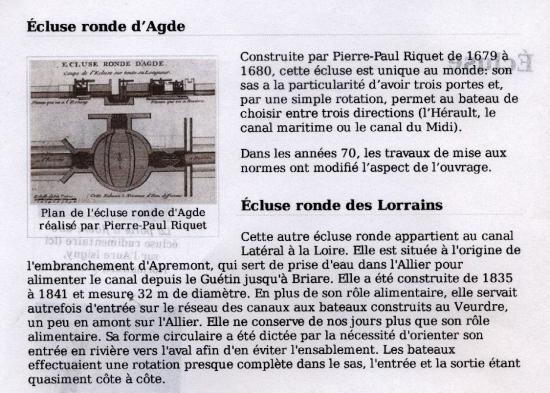

Autre système

"En escalier"

  Caen Hill(Devizes) sur le canal Henneth-and-Avon dans le sud de l'Angleterre. Il ya 16 écluses séparées par de courts biefs pour permettre le croisement des bateaux. Elles permettent aux bateaux de franchir une "marche" de 72m sur les 3,2km de cette série. Caen Hill détient le record de la série d' écluse la plus raide du monde!

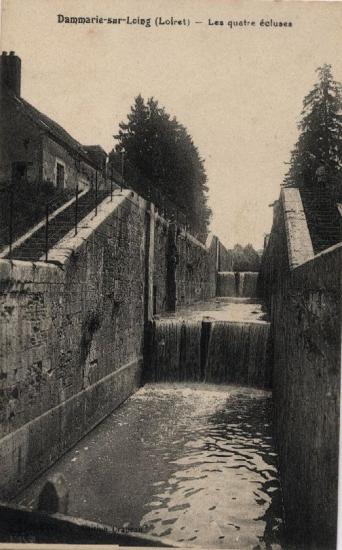

Dammarie-sur-Loing

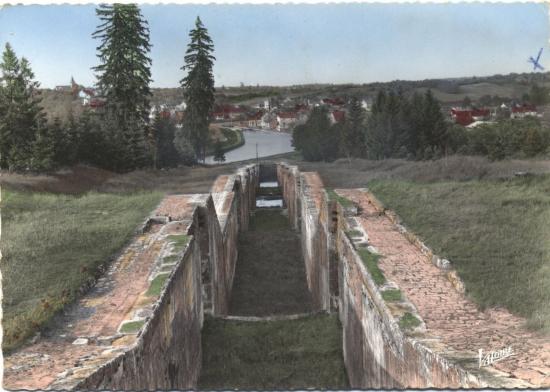

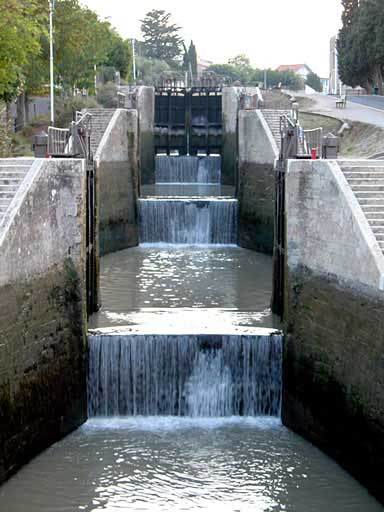

Fonserannes (voir rubrique balade) et Rogny les 7 écluses (voir rubrique Rogny).
